自動直動Z軸滑台
X軸交叉滾柱導軌型
：KZ1250

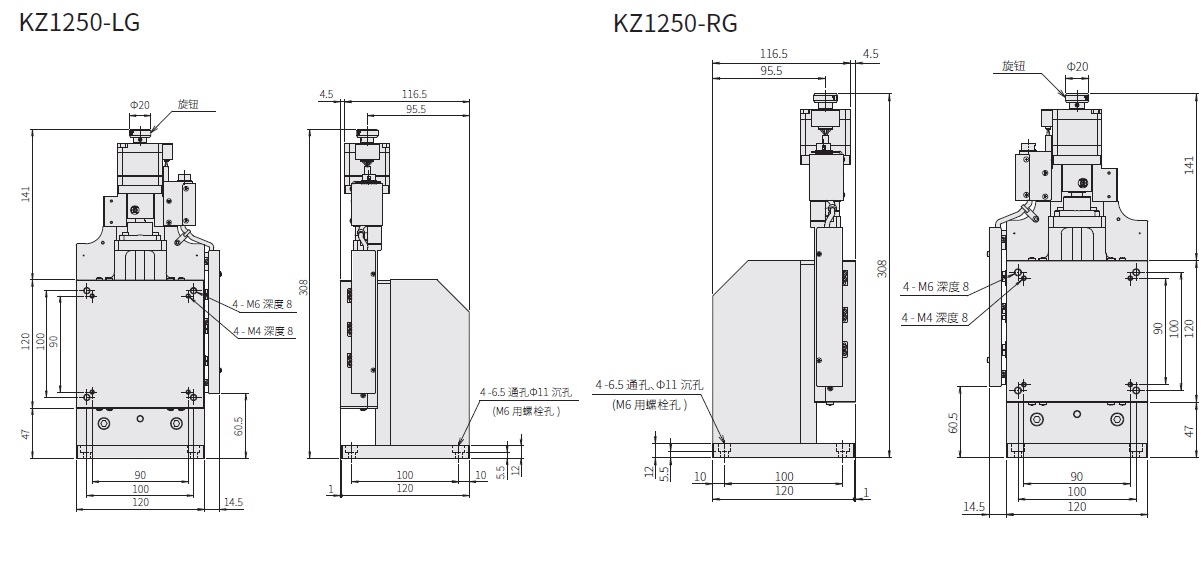

外型尺寸圖
型號組成・選配代號

滑台台面尺寸:120×120mm規格時型號為「KZ1250C～」。
電氣規格・電線接線圖
關於潤滑油更換

【精度保證】
＜無塵室環境用潤滑油＞
・潤滑油的黏性阻力變大，難以滿足與產品目錄記載的標準潤滑油型同等配置。
・特別是微小步進方面出現追從行低下的傾向。
・標準潤滑油型的1.5倍的停止性能値為精度保證值。
・CAVE-X系列・KXT系列・KXS系列以無塵室環境用(AFF)為標準，因此保證各產品介紹頁登載的規格精度。

【精度保證】
＜真空環境用潤滑油＞
・因潤滑油黏度阻力，導致出貨精度上的誤差。
・各產品介紹頁所標示規格在保證範圍外。

【更換部位】
・導軌、軸承部(除附密封軸承以及支援單元)
・滾珠螺桿

※滾珠螺桿、導軌、軸承(僅無密封軸承)為洗净後進行塗抹製程。
※馬達的潤滑油不可更換。
Spec
滑台台面尺寸120×120mm
移動量[mm]50
承受重量[kgf]7.5
導軌交叉滾子導軌
主要材質鋁
-黑耐酸鋁處理
最大速度
[mm/sec]		10
單軸精度規格
重複定位精度
[±μm以內]		0.2
單軸精度規格
真直度[μm以內]		2μm以內
(Z軸精度規格)
Option
滾珠螺桿[導程 mm]
感測器蓋板位置
【控制器】
DS102/DS112
馬達選項
纜線選項
纜線種類
纜線長度
潤滑油更換
最大速度
[mm/sec]
Relevant product

步進馬達
控制器
：DS102

步進馬達
控制器
：DS112

手持終端
:DT100

DS102/112系列專用
控制軟體
:DSCONTROL-WIN

步進馬達用
驅動器：DC24V

步進馬達用
驅動器：AC100V

自動滑台纜線
:D214-2-NA

自動滑台纜線
:D214-2-RA
Spec List
KZ1250-LG 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG1 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
2m單邊散線 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG1-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
2m單邊散線 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG1-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
2m單邊散線 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG1-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
2m單邊散線 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG2 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG2-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG2-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG2-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG3 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
4m單邊散線 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG3-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
4m單邊散線 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG3-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
4m單邊散線 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG3-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
4m單邊散線 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG4 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 感測器輸入 標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG4-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 感測器輸入 AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG4-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 感測器輸入 LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG4-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 感測器輸入 FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG5 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 無纜線 標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG5-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 無纜線 AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG5-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 無纜線 LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG5-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 無纜線 FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG6 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 機器纜線
2m両端連接器 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG6-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 機器纜線
2m両端連接器 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG6-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 機器纜線
2m両端連接器 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG6-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 機器纜線
2m両端連接器 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG7 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 機器纜線
4m両端連接器 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG7-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 機器纜線
4m両端連接器 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG7-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 機器纜線
4m両端連接器 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG7-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 機器纜線
4m両端連接器 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG8 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
4m單端散 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG8-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
4m單端散 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG8-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
4m單端散 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG8-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
4m單端散 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG9 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
2m單端散 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG9-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
2m單端散 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG9-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
2m單端散 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG9-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
2m單端散 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-LG-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		L位置 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG1 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
2m單邊散線 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG1-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
2m單邊散線 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG1-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
2m單邊散線 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG1-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
2m單邊散線 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG2 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG2-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG2-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG2-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG3 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
4m單邊散線 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG3-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
4m單邊散線 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG3-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
4m單邊散線 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG3-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 標準連接纜線
4m單邊散線 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG4 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 感測器輸入 標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG4-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 感測器輸入 AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG4-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 感測器輸入 LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG4-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 感測器輸入 FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG5 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 無纜線 標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG5-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 無纜線 AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG5-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 無纜線 LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG5-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 無纜線 FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG6 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 機器纜線
2m両端連接器 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG6-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 機器纜線
2m両端連接器 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG6-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 機器纜線
2m両端連接器 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG6-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 機器纜線
2m両端連接器 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG7 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 機器纜線
4m両端連接器 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG7-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 機器纜線
4m両端連接器 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG7-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 機器纜線
4m両端連接器 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG7-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 機器纜線
4m両端連接器 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG8 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
4m單端散 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG8-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
4m單端散 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG8-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
4m單端散 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG8-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
4m單端散 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG9 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
2m單端散 		標準潤滑油 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG9-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
2m單端散 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG9-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
2m單端散 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG9-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應
(需要兩端連結頭的纜線) 		5相Step(高解析度) 機器纜線
2m單端散 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG-J 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭 		AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG-K 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭 		LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
KZ1250-RG-L 120×120mm 50 7.5 φ8導程1 交叉滾子導軌 鋁
-黑耐酸鋁處理 		相反 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭 		FOMBLIN® 全氟YVAC2
(真空潤滑油) 		10 1μm/Pulse(Full-step) 15μm以內
(Z軸精度規格) 		0.2 1μm以內
(Z軸精度規格) 		2μm以內
(Z軸精度規格) 		20″以內
(Z軸精度規格) 		15″以內
(Z軸精度規格) 		40 3.99 2D PART Community
PAGETOP
