自動直動XY軸滑台
XY軸交叉滾柱
:KY1040

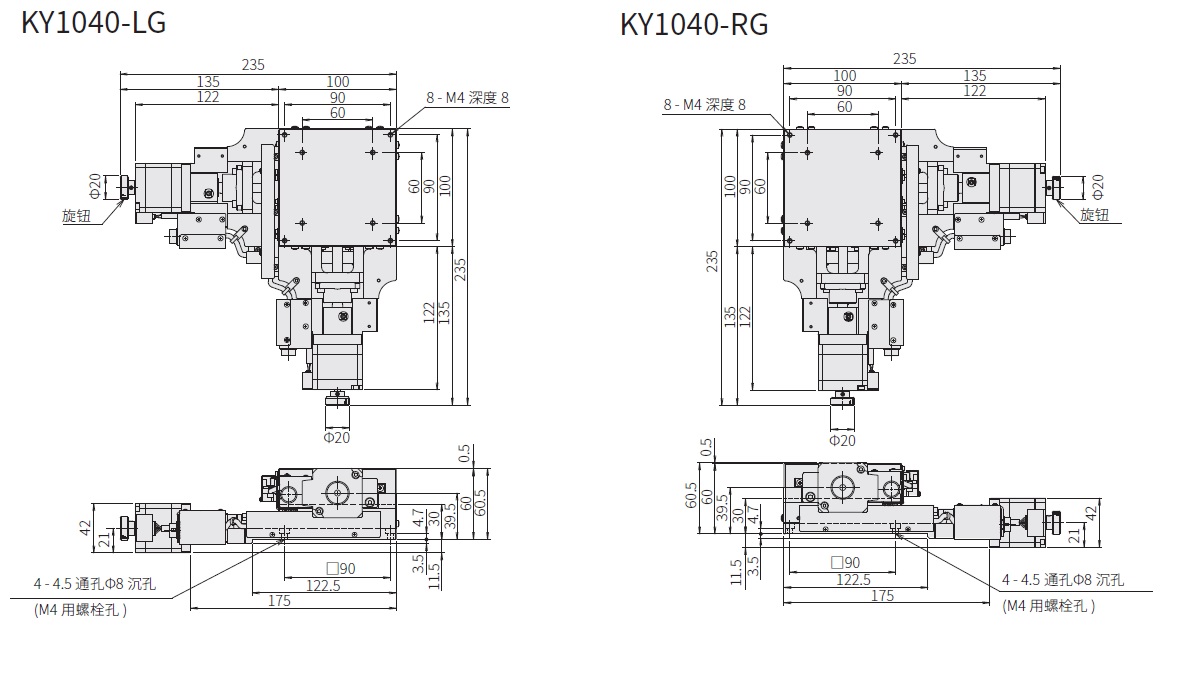

外型尺寸圖
型號組成・選配代號

滑台台面尺寸:100×100mm的規格時,型號為「KY10~」開頭。

電氣規格・電線接線圖
關於潤滑油更換

【精度保證】
<無塵室環境用潤滑油>
・潤滑油的黏性阻力變大,難以滿足與產品目錄記載的標準潤滑油型同等配置。
・特別是微小步進方面出現追從行低下的傾向。
・標準潤滑油型的1.5倍的停止性能値為精度保證值。
・CAVE-X系列・KXT系列・KXS系列以無塵室環境用(AFF)為標準,因此保證各產品介紹頁登載的規格精度。

【精度保證】
<真空環境用潤滑油>
・因潤滑油黏度阻力,導致出貨精度上的誤差。
・各產品介紹頁所標示規格在保證範圍外。

【更換部位】
・導軌、軸承部(除附密封軸承以及支援單元)
・滾珠螺桿

※滾珠螺桿、導軌、軸承(僅無密封軸承)為洗净後進行塗抹製程。
※馬達的潤滑油不可更換。

Spec
滑台台面尺寸100×100mm
移動量[mm]40
承受重量[kgf]18.4
導軌交叉滾子導軌
主要材質
-黑耐酸鋁處理
最大速度(水平擺放)
[mm/sec]
10
單軸精度規格
重複定位精度
[±μm以內]
0.2
單軸精度規格
真直度[μm以內]
1
Option
滾珠螺桿[導程 mm]
感測器蓋板位置
【控制器】
DS102/DS112
馬達選項
纜線選項
纜線種類
纜線長度
潤滑油更換
最大速度(水平擺放)
[mm/sec]
Spec List
KY1040-LG 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG1 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
2m單邊散線
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG1-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
2m單邊散線
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG1-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
2m單邊散線
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG1-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
2m單邊散線
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG2 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG2-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG2-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG2-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG3 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
4m單邊散線
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG3-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
4m單邊散線
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG3-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
4m單邊散線
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG3-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
4m單邊散線
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG4 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 感測器輸入 標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG4-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 感測器輸入 AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG4-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 感測器輸入 LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG4-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 感測器輸入 FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG5 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 無纜線 標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG5-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 無纜線 AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG5-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 無纜線 LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG5-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 無纜線 FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG6 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 機器纜線
2m両端連接器
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG6-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 機器纜線
2m両端連接器
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG6-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 機器纜線
2m両端連接器
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG6-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 機器纜線
2m両端連接器
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG7 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 機器纜線
4m両端連接器
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG7-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 機器纜線
4m両端連接器
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG7-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 機器纜線
4m両端連接器
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG7-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 機器纜線
4m両端連接器
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG8 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
4m單端散
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG8-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
4m單端散
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG8-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
4m單端散
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG8-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
4m單端散
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG9 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
2m單端散
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG9-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
2m單端散
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG9-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
2m單端散
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG9-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
2m單端散
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-LG-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
L位置 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG1 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
2m單邊散線
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG1-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
2m單邊散線
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG1-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
2m單邊散線
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG1-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
2m單邊散線
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG2 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG2-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG2-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG2-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 標準連接纜線
4m兩端連接頭
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG3 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
4m單邊散線
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG3-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
4m單邊散線
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG3-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
4m單邊散線
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG3-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 標準連接纜線
4m單邊散線
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG4 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 感測器輸入 標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG4-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 感測器輸入 AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG4-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 感測器輸入 LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG4-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 感測器輸入 FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG5 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 無纜線 標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG5-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 無纜線 AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG5-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 無纜線 LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG5-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 無纜線 FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG6 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 機器纜線
2m両端連接器
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG6-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 機器纜線
2m両端連接器
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG6-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 機器纜線
2m両端連接器
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG6-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 機器纜線
2m両端連接器
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG7 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 機器纜線
4m両端連接器
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG7-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 機器纜線
4m両端連接器
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG7-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 機器纜線
4m両端連接器
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG7-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 機器纜線
4m両端連接器
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG8 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
4m單端散
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG8-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
4m單端散
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG8-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
4m單端散
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG8-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
4m單端散
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG9 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
2m單端散
標準潤滑油 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG9-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
2m單端散
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG9-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
2m單端散
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG9-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應
(需要兩端連結頭的纜線)
5相Step(高解析度) 機器纜線
2m單端散
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG-J 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭
AFF(無塵室專用油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG-K 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭
LG2(無塵室潤滑油) 10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
KY1040-RG-L 100×100mm 40 18.4 φ8導程1 交叉滾子導軌
-黑耐酸鋁處理
相反 對應 5相Step(高解析度) 標準連接纜線
2m兩端連接頭
FOMBLIN® 全氟YVAC2
(真空潤滑油)
10 1μm/Pulse(Full-step) 5 0.2 1 1 20 15 30 3.18 2D 3D
