Spec

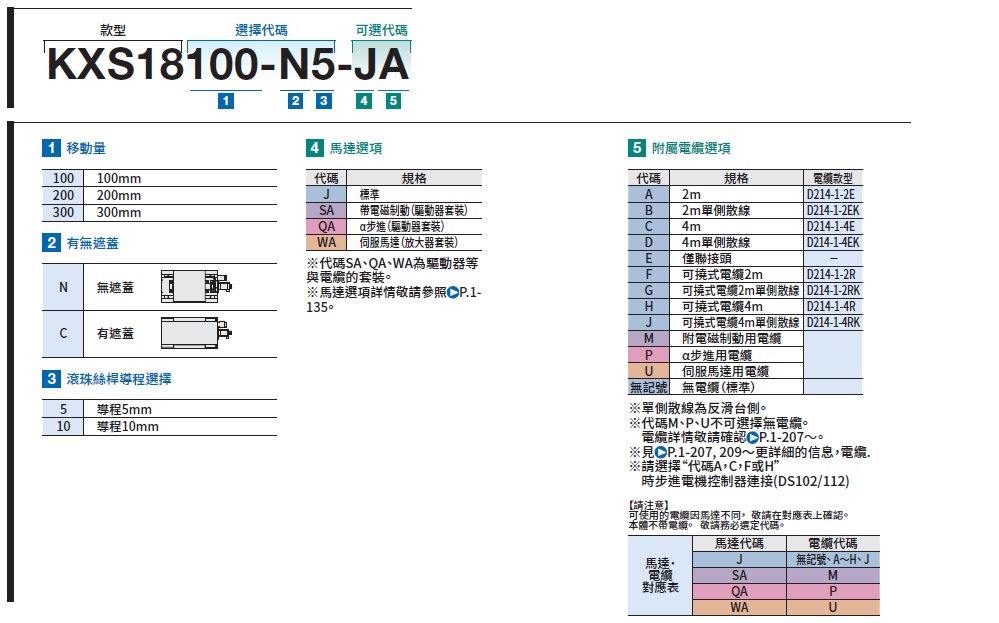

加入報價請求清單| 基本項目 | 型號 | KXS18300-C10-JA |
|---|---|---|

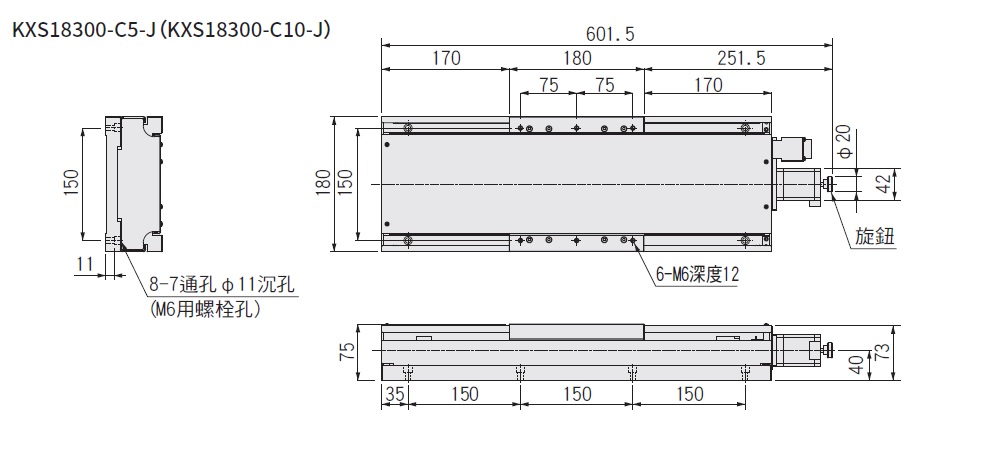

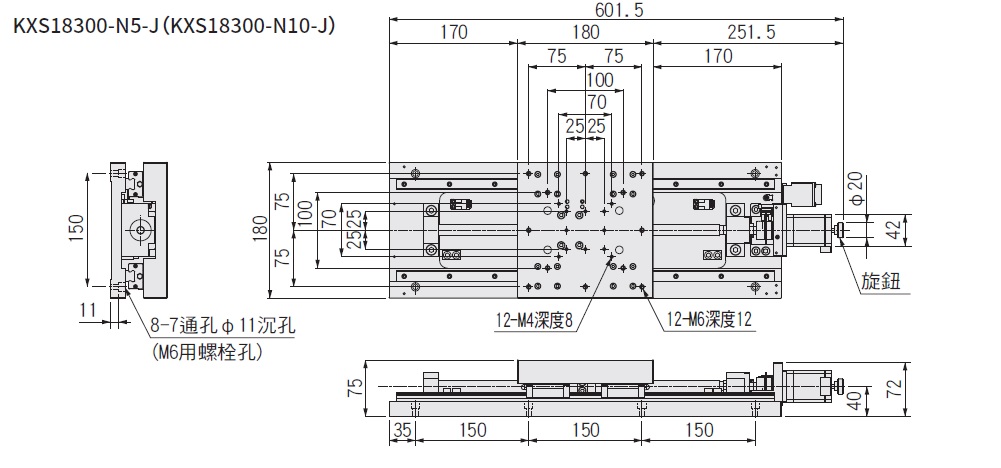

| CAD |
|
|
| 定價 (1數量) | 詢價 | |
| RoHS | RoHS10物質對應 | |
| 基本規格Ⅰ | 滑台台面尺寸 | 180×180mm |
| 移動量[mm] | 300 | |
| 承受重量(水平擺放)[kgf] | 30 | |
| 承受重量(水平擺放)[N] | 294 | |
| 滾珠螺桿φ徑 -導程[mm] |
φ15導程10 | |
| 導軌 | 滑軌 | |
| 主要材質 | 鋁-黒色耐酸鋁處理 | |
| 基本規格Ⅱ | 遮蓋 | 有 |
| 【控制器】 DS102/DS112 |
對應 | |
| 馬達選項 | 5相步進馬達 (標準) |
|
| 附屬纜線 | 標準連接纜線 2m兩端連接頭 |
|
| 潤滑油更換 | 標準潤滑油 (標準採用AFF) |
|
| 最大速度(水平擺放) [mm/sec] |
50 | |
| 解析度 | 20μm/Pulse(Full-step) | |
| 解析度：Half(Pulse) | 10μm/Pulse(Half-step) | |
| 停止精度 | 單一方向定位精度 [μm以內] |
30 |
| 重複定位精度 [±μm以内] |
1 | |
| 移動精度 | 真直度 | 20 |
| 仰俯[″以内] | 60 | |
| 橫擺[″以内] | 30 | |
| 運動平行度[μm以内] | 30 | |
| 剛性 | 力矩剛性:仰俯 [″/N・cm] |
0.005 |
| 力矩剛性:橫擺 [″/N・cm] |
0.008 | |
| 力矩剛性:側傾 [″/N・cm] |
0.003 | |
| 公差 | 平行度[μm以內] | 50 |
| 背隙[μm以内] | 2 | |
| 感測器 | 極限感測器 | 有 |
| 原點感測器 | 有 | |
| 狹縫原點感應器 | 有 | |
| 重量 | 本身重量[kg] | 10.7 |
| 附屬品 | 六角帶孔螺釘 | M6-20[8隻] |
