加入報價請求清單| 基本項目 | 型號 | KWL06030M-C1-C1-C |
|---|---|---|

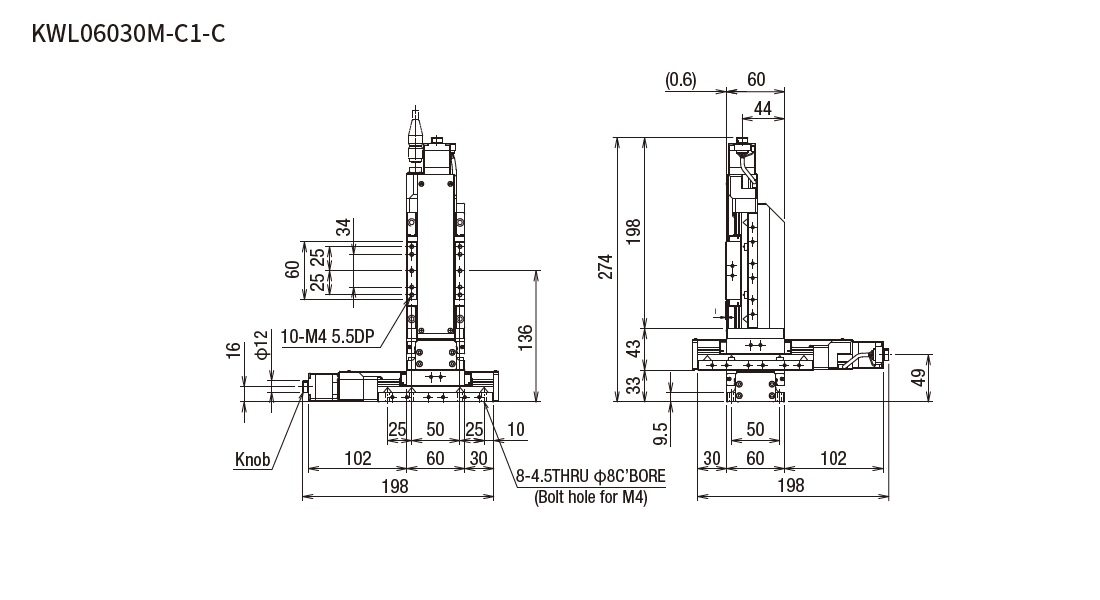

| CAD |
|
|
| 定價 (1數量) | 詢價 | |
| RoHS | RoHS10物質對應 | |
| 基本規格Ⅰ | 滑台台面尺寸 | 60×60mm |
| 移動量[mm] | 30 | |
| 承受重量[kgf] | 7 | |
| 承受重量[N] | 68.6 | |
| 滾珠螺桿φ徑 -導程[mm] |
φ8導程1 | |
| 導軌 | 直線滾珠 | |
| 主要材質 | 不鏽鋼 -無電解鎳處理 |
|
| 基本規格Ⅱ | 遮蓋 | 有 |
| 聯接頭選項 | Panel mount | |
| 原點感測器選項 | CCW右 | |
| 【控制器】 DS102/DS112 |
對應 | |
| 馬達選項 | 5相步進馬達 (標準) |
|
| 附屬纜線 | 標準連接纜線 4m兩端連接頭 |
|
| 潤滑油更換 | 標準潤滑油 (標準採用AFF) |
|
| 最大速度 [mm/sec] |
20 | |
| 解析度 | 2μm/脈衝(Full-step) | |
| 停止精度 | 單軸精度規格 單方向定位精度 [μm以內] |
5 |
| 單軸精度規格 重複定位精度 [±μm以內] |
0.5 | |
| 單軸精度規格 空轉 [μm以內] |
1 | |
| 移動精度 | 單軸精度規格 真直度[μm以內] |
3 |
| 單軸精度規格 俯仰[″以內] |
20 | |
| 單軸精度規格 側擺[″以內] |
15 | |
| 公差 | 垂直度(全行程) [μm以内] |
15 |
| 單軸精度規格 背隙[μm以內] |
1 | |
| 感測器 | 極限感測器 | 有 |
| 原點感測器 | 有 | |
| 狹縫原點感應器 | - | |
| 附屬品 | 六角帶孔螺釘 | M4-14[8隻] |
| 重量 | 本身重量[kg] | 4.8 |
